Как сделать водяной теплый пол своими руками: пошаговая инструкция
Из всех видов отопительных систем теплый пол водяной своими руками считается самым удобным вариантом для организации автономного теплоснабжения. Все чаще владельцы частных домов устанавливают подобную конструкцию в качестве основной или дополнительной системы отопления – это помогает более рационально расходовать тепло- и энергоресурсы. Но не в каждой квартире возможна установка подобной системы. Для этого требуется соблюдение множества технических условий, а также разрешение местной УК на монтаж. Чтобы установить в своем доме теплые водяные полы, сначала ознакомьтесь со всеми нюансами монтажа.
Водяной пол: плюсы и минусы
Водяной теплый пол – это конструкция для теплоснабжения, использующая нагретую воду в качестве теплоносителя. Она циркулирует внутри гибкой трубки, которая монтируется на площади помещения под напольное покрытие. Источником тепла является система центрального отопления, газовый или водонагревательный котел. У этой конструкции свои недостатки и достоинства по сравнению с обычными радиаторами или конвекторами:
| Преимущества | Недостатки |
|---|---|
|
|
Требования к помещению
Монтаж теплого пола с водяным теплоносителем не вызывает проблем в домах с автономной системой отопления. Если комната в многоквартирном доме, для установки этой системы вы должны провести специальную экспертизу. Она должна доказать, что отопительная конструкция не вызовет какие-либо нарушения в работе коммуникаций здания. Для этого должно быть устроено индивидуальное отопление для пола, поэтажная разводка отопления, а также подключен теплосчетчик в квартире. Если квартира расположена на первом этаже многоэтажного дома, водяной теплый пол должен быть подключен к обратному стояку отопительной системы.
- выполненную разметку уровня пола;
- законченные внутренние штукатурные работы;
- наличие дверей, окон;
- выведенные точки подключения воды, а также канализации и электричества;
- чистую и ровную поверхность перекрытия;
- надежную гидроизоляцию основания.
Необходимые расчеты перед установкой
Основные расчеты теплых водяных полов основаны на схеме работы: легких подогрев напольного покрытия для создания комфортной атмосферы или полноценный обогрев помещения. Для расчета и проектирования теплого пола используют следующие характеристики помещения:
- Площадь.
- Высота этажа.
- Материалы, используемые при строительстве.
- Тип остекления помещения, в т.ч. оконный профиль и вид стеклопакета.
- Особенности местного климата (включая минимальные значения температуры воздуха).
- Наличие или отсутствие дополнительных источников обогрева.
- Температура воздуха внутри помещения.
- Толщина пола.
- Тип напольного покрытия.
- Наличие или отсутствие изоляции основания.
- Форма помещения.
Во время расчета определяется длина, диаметр, шаг трубы, длина контура водяного пола, а также требуемые характеристики насоса:
| Нужный расчет | Метод расчета |
|---|---|
| Расчет трубы | Площадь помещения делится на размер шага трубы, умножается на коэффициент 1,1, затем к полученному значению прибавляется требуемая длина от коллектора до пола. |
| Длина водяного контура | Максимальная длина – 100 метров. Для больших помещений укладывают два и более контура. |
| Шаг укладки трубы | Чем толще напольное покрытие и ниже температура воздуха зимой, тем меньше шаг трубы. Интервал укладки составляет 100, 150 или 200 мм. |
| Расчет напора насоса | Лучше всего выбирать насос с регулируемой мощностью. Формула: гидравлическое сопротивление погонного метра трубки умножают на длину самого большого контура, прибавляют запас мощности и делят на 1000. |
Просчеты приведут к не экономному использованию материалов, значительным затратам времени, сил и финансов, вплоть до демонтажа напольного покрытия и стяжки.
Виды труб
При монтаже используются разные типы труб, от которых также зависит расчет их необходимой длины:
- Гофрированные трубы из нержавейки.

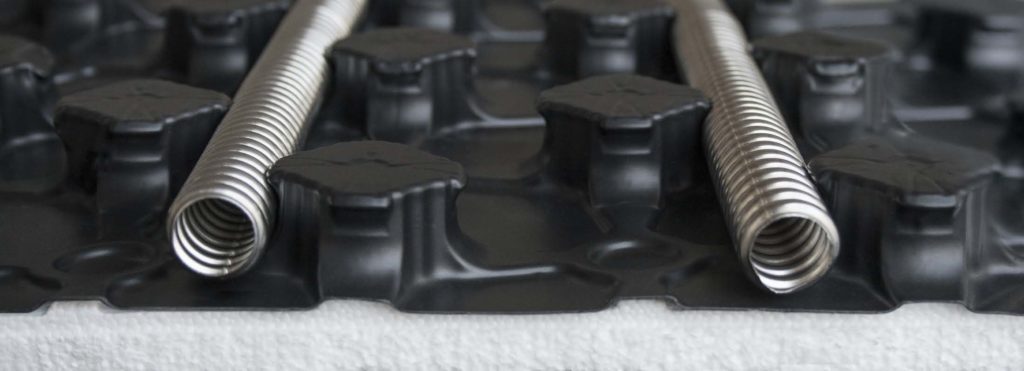

Гофрированные трубки из нержавеющей стали. Их преимущество – эффективная, качественная теплоотдача. Трубки не поддаются коррозии и хорошо гнутся, что позволяет экономить на поворотных фитингах. - Трубы из меди.

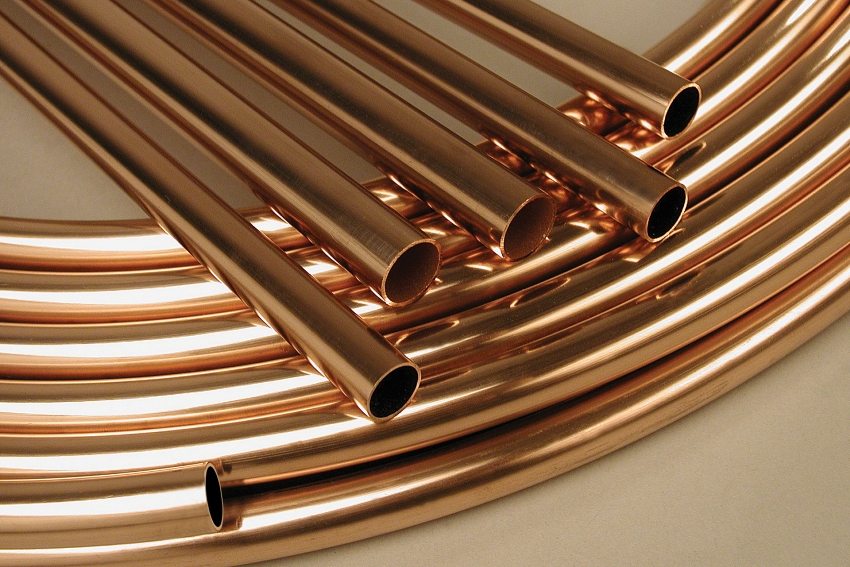

Медный трубопровод. Материал отличается хорошей теплоотдачей, поэтому шаг укладки между трубами можно делать больше, чем металлопластиковых. Но медные трубы отличаются и высокой стоимостью. - Трубы из сшитого полиэтилена.
- Трубы из металлопластика.
- Трубы из полипропилена.

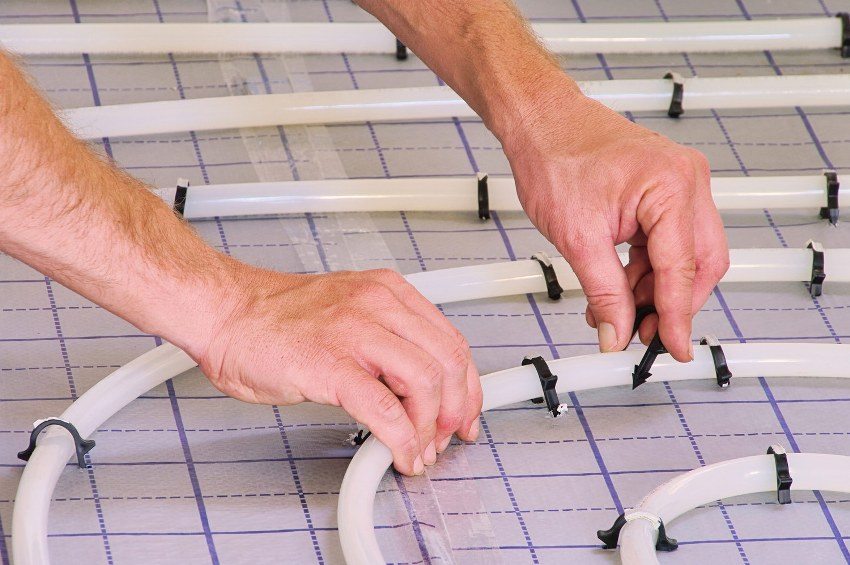

Трубы из полипропилена – недорогие, экологичные, но имеющие низкую теплопроводность. Большой радиус изгиба труб часто осложняет их монтаж. Минимальный шаг укладки обычно составляет не меньше 120 мм.
Составление проекта
Качественный монтаж водяного теплого пола невозможен без точных расчетов и составления подробного проекта.
- Поэтажный план дома с нанесенными размерами окон, дверей, наружных стен.
- Информация о материале, из которого состоят наружные стены, напольное покрытие, а также двери и окна (деревянные рамы или пластиковые стеклопакеты).
- Данные о температуре в разных местах помещения.
- Местонахождение котла в помещении и его высота над полом.
- Расположение стояков и отводов в доме.
Если проекта нет, установка теплого пола может затянуться во времени, поскольку процесс будет не организованным. Проектирование значительно упростит монтаж, к тому же не позволит упустить ничего важного.
Проектирование поможет составить поэтажный план отопительной системы дома, на котором указано расположение каждого ее компонента:
- радиаторов отопления с их размерами;
- труб с указанием диаметра и длины;
- схема укладки труб с информацией о длине шага, температуре нагреваемой воды;
- данные о требуемой мощности отопления для каждой комнаты дома;
- параметры автоматической настройки компонентов.
Монтажные работы
Укладка водяных труб напольного отопления производится на ровное основание. Допустимый перепад может составлять 7 мм, не больше. Технология монтажа заключается в поэтапной укладке нескольких слоев на бетонное основание:
- Гидроизоляция
- Демпферная лента
- Утеплитель
- Арматурная сетка
- Трубопровод
- Стяжка
Гидроизоляция

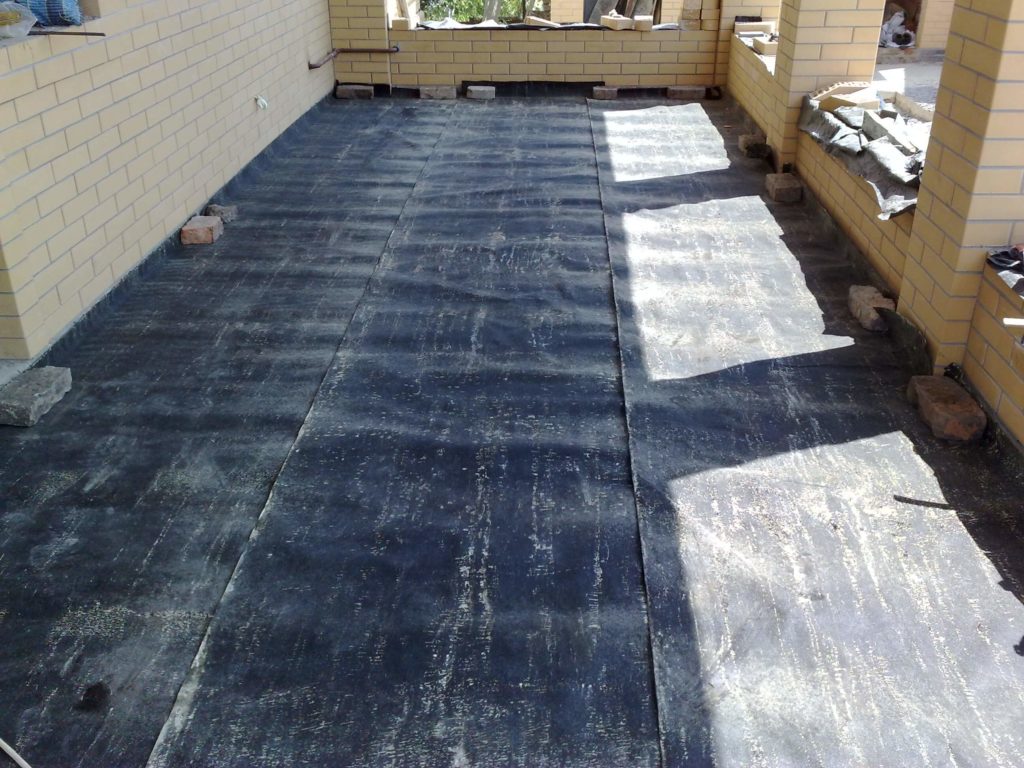

Гидроизоляция защищает бетонную плиту от влаги. Гидроизоляцию вы можете укладывать под низ утеплителя, поверх него или одновременно и там, и там.
Демпферная лента
Демпферную ленту вы можете сделать своими руками, нарезав полоски толщиной 1-2 см и высотой 10-15 см из теплоизоляции.
Приклейте ее или прикрутите на саморезы по периметру комнаты над уровнем заливки бетона, а излишки срежьте ножом.
Утеплитель
Утеплитель нужен для того, чтобы избежать больших теплопотерь, направляя тепло от труб вверх. Тип утеплителя выбирайте исходя из региона проживания и материала основания. Если основание располагается на грунте, укладывайте экструдированный пенополистирол толщиной 5-10 см. Если комната на первом этаже, под которым находится отапливаемый цоколь, можно использовать другие виды утеплителя толщиной 3 см.
Армирование
Арматурная сетка используется для крепления контура и равномерного нагрева покрытия.
Затем к ячейкам крепятся трубки с помощью нейлоновых хомутов. Размер ячеек сетки должен соответствовать шагу укладки труб.
Второй слой армирования укладывайте поверх трубопровода, чтобы защитить его от нагрузок.
Методы фиксации труб
Во время фиксации трубопровода можно использовать следующие методы:
| Способ крепления | Применение |
|---|---|
| Стягивание полиамидными хомутами | Фиксация труб на сетке. Расход – 2 шт/метр. |
| Крепление металлической проволокой | Монтаж трубопровода на сетке. Расход – 2 шт/метр. |
| Степлер | Фиксация трубы на утеплителе. Расход – 2 фиксатора на 1 метр. |
| Фиксирующий U-образный трак из ПВХ | Крепится к полу, являясь основанием для укладки трубок диаметром 16 и 20мм. |
| Маты из полистирола | Используется для укладки труб в специальных канавках. |
| Пластина из алюминия | Используется для монтажа трубопровода на деревянном полу. |
Укладка труб
Существует несколько правил укладки греющих труб:
- Плотность укладки вдоль наружных стен должна быть выше, чем посередине комнаты.
- Минимальное расстояние между трубками – 10 см, максимальное – 25 см. Такой шаг обеспечивает равномерный нагрев поверхности.
- Трубы укладывают с отступом от наружных стен в 15 см.
- Длина водяного контура не должна превышать 100 м во избежание высоких гидравлических потерь.
- На стыках плит перекрытий трубы не укладывают. В этом случае вы должны сделать монтаж двух контуров по обе стороны от стыка.
Большую роль при укладке трубопровода играет форма греющих контуров. Чаще всего используют два способа – “улиткой” (двойной спиралью) и “змейкой” (зигзагом).
Первый метод позволяет получить наиболее равномерный прогрев, а второй удобен при использовании в больших помещениях.
Подключение контуров
Монтаж теплого пола начинается с подключения одного конца трубки к распределительному коллектору. Когда укладка будет завершена, подключают второй конец (обратку).
Обычно контуры подключают через распределительный узел. Он помогает повышать давление в системе, регулировать температуру нагрева, обеспечивать равномерную подачу воды в контуры. К коллектору трубопровод подключают зажимными фитингами.
Опрессовка
Проводите опрессовку перед заливкой стяжки и после того, как будет смонтирован шкаф с распределительным коллектором и подключенными к нему контурами.
Выбор коллекторно-смесительного узла
Коллектор для теплого пола должен быть оснащен системой отвода теплоносителя в канализацию и воздухоотводным устройством. В коллекторном узле происходит смешивание двух потоков воды с разной температурой.
Важно обратить внимание на несколько деталей при выборе узла:
- Материал. Обычно это латунь или нержавейка, устойчивые к коррозии.
- Наличие автоматической регулировки температуры, расхода теплоносителя, давления и т.д., обеспечивает наиболее безопасную эксплуатацию.
- Для небольших помещений (ванной, туалета) лучше выбирать простые смесительные узлы. Их можно дополнить запорной арматурой, небольшим расходомером и термосмесительным клапаном, сэкономив при этом бюджет.
Стяжка теплого пола
Теплый пол водяной своими руками следует укладывать в цементной стяжке. Это объясняется двумя причинами: во-первых, трубопровод нужно защитить от большой нагрузки, а во-вторых, он должен контактировать непосредственно со стяжкой, создавая нагревающую поверхность.
Раствор для стяжки
Для стяжки используйте бетонный раствор не ниже марки М-300 и щебень фракции 5-20. Чтобы избежать возникновения трещин, добавьте в раствор пластификаторы. Минимальная толщина должна составлять 3 см. Раствор толщиной 5 см укладывается только с учетом разрешенной нагрузки на плиты, т.к. вес 1 кв.м. такой стяжки может достигать 125 кг.
Деформационные швы и трещины на стяжке
Во избежание разрушения стяжки вы должны сделать усадочные швы. Их устройство обязательно для следующих случаев:
- площадь комнаты более 30 кв м.;
- длина стен более 8 м;
- разница между длиной и шириной комнаты в два раза;
- сложная форма комнаты.
Большое и сложное помещение делят на зоны правильной формы, по периметру швов укладывают демпферную ленту. На месте деформационного шва арматурная сетка, так же, как и контуры, разделяются. Деформационный зазор должен находиться в основании толщиной 10 мм. Сверху его покрывают герметиком.
Теплый пол и финишное покрытие
После монтажа теплого пола встает вопрос – какое покрытие выбрать? У разных материалов коэффициент теплопроводности отличается. Варианты финишного покрытия:

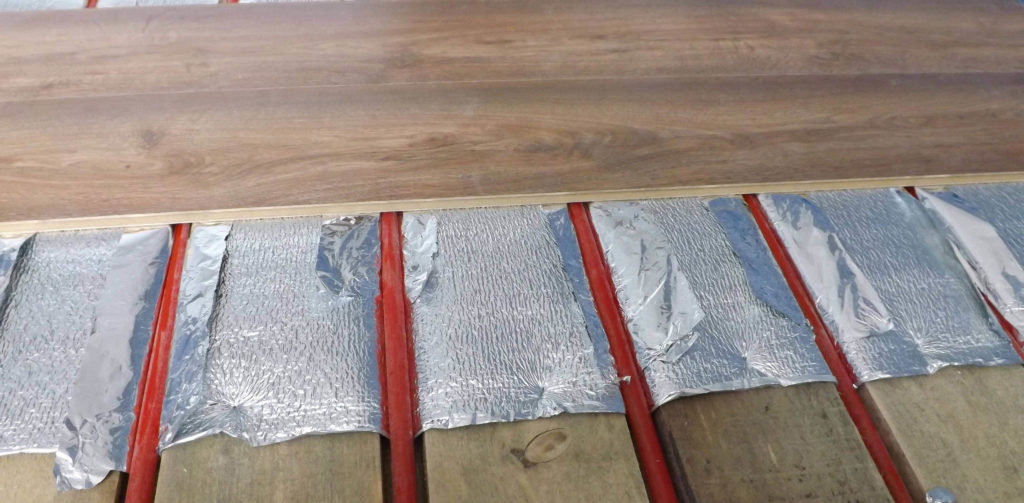

- Ламинат. Выбирайте специальный ламинат, предназначенный для укладки на теплый пол – он точно не испортится от нагрева, и хорошо проводит тепло.
Если укладывается обычный ламинат, его класс должен быть не ниже 32-го, а для монтажа нужно использовать специальную подложку. Обычно используют подложку из пенополиэтилена. - Древесина. Этот натуральный материал подходит только для системы, которая не нагревает поверхность выше 27С.
- Паркетная доска. Лучше выбирать паркет, покрытый маслом, толщина которого не больше 16 мм.

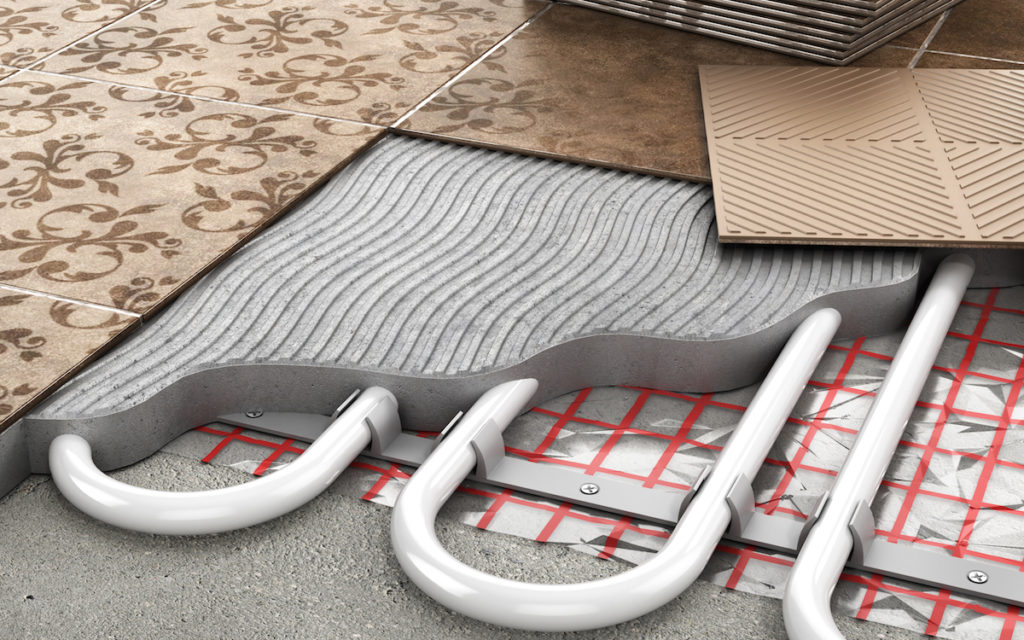

Керамогранит – прочное покрытие, которое выдерживает многочисленные циклы нагревания. Для укладки используют специальный клей, а нагревать полы допускается только после полного высыхания клеевого раствора. - Наливные полы.
Не рекомендуется использовать обычный линолеум, бамбуковый и классический паркет.
Цены на водяной теплый пол
Укладывая конструкцию водяного теплого пола своими руками и сэкономив на монтаже, стоит составить смету на прочие расходы, в числе которых:
- покупка материалов;
- расходы на насосы, коллекторно-смесительный узел;
- расходы на дополнительные компоненты системы, автоматику;
- расходы на финишное покрытие.
Цена готовой конструкции, уложенной своими руками, в разных регионах может отличаться. В среднем, она составляет 1500-3000 руб/кв.м.
При установке автоматического оборудования цена за 1 кв. м. может увеличиться до 5000-7000 рублей.
Рекомендации по эксплуатации теплых полов
Для долгосрочной работы отопительной системы придерживайтесь нескольких простых правил:
- Отключайте систему на период длительного отсутствия дома.
- Контролируйте уровень рабочего давления.
- Следите за работой насоса и вентилей, своевременно устраняя неполадки.
- Не допускайте превышения температуры нагрева свыше 45С.
- Запускайте систему в эксплуатацию постепенно, особенно в холодное время года. С каждым днем следует увеличивать время работы системы на полчаса.
Видеоролики об особенностях устройства теплого водяного пола своими руками
В этом видео продемонстрированы этапы укладки теплого водяного пола на кухне:
Наиболее распространенные ошибки при монтаже теплого пола:
Монтаж водяной отопительной системы – процесс трудоемкий и небыстрый. Поэтому следует аккуратно выполнять каждый этап монтажа, делая работу качественно и последовательно. И тогда собственный дом будет радовать комфортом и уютной атмосферой.
